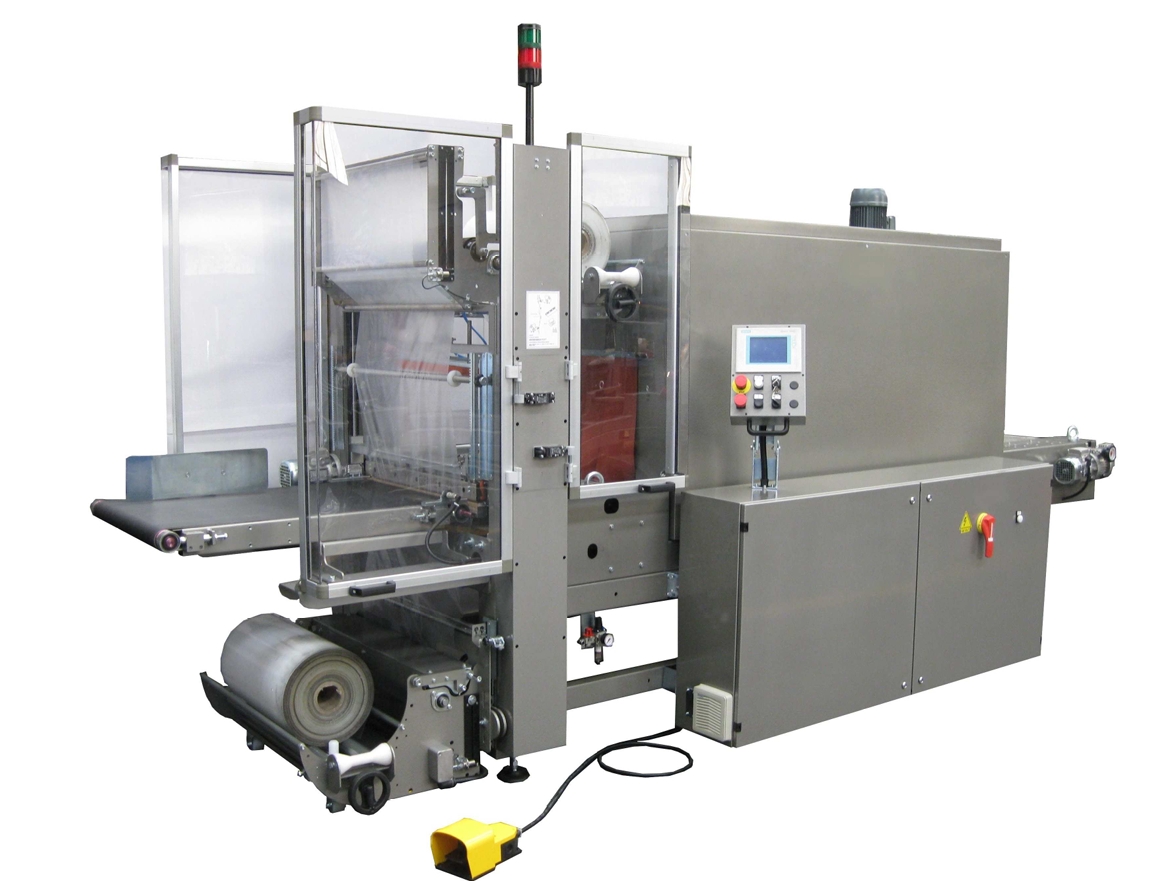

Packaging machine HS 4/6/7/8 AL series

Una máquina de embalaje automática y semiautomática para velocidades de producción medias-altas, con barra de sellado, cinta transportadora de entrada y salida, y túnel de termorretracción, todo integrado en una sola unidad.

Ventajas

• Máquina con estructura monobloque.
• Fácil integración en líneas de producción.
• PLC Siemens S7.
• Dimensiones generales reducidas.

Características principales

• El ancho máximo del paquete depende de su altura.
• Cinta transportadora de entrada y salida en poliéster con alto coeficiente de fricción. Guía para centrado del producto.
• Barra de sellado con cuchilla de corte accionada por un cilindro neumático (sin ningún tipo de emisión durante la fase de sellado).
• Altura de la superficie de trabajo: 850 +/- 25 mm.
• La temperatura de la barra de sellado y del túnel se controla mediante termostatos PID.
• Fotocélula de seguridad que bloquea la cuchilla de sellado si detecta un obstáculo en su camino.
• Sistema automático superior e inferior para desenrollar la bobina de film con rodillos de arrastre.
• Diámetro máximo de la bobina de film termorretráctil: 350 mm – grosor entre 35 y 100 micrones.
• Túnel de termorretracción aislado con lana de roca y calentado con resistencias. Sistema de ventilación forzada con circulación de aire.
• Cinta transportadora del túnel de termorretracción en malla fina de acero, con motorreductor de velocidad ajustable.
• Máquina con PLC Siemens S7 y panel de operador TP 177.
• Suministro eléctrico: opción entre 3 fases 220V y 3 fases 400V + neutro.
• Consumo de aire: 100 NL/min para modelos simples, 200 NL/min para modelos rápidos. Se requiere aire comprimido a 6 bar.
• Interruptor para excluir todas las demás operaciones de la máquina y usarla solo como cinta transportadora.
• Interruptor para cambiar el ciclo de uso de la máquina en modo automático, manual o semiautomático con arranque por pedal.

Opcionales

• Guías para contención del producto después de la barra de sellado.
• Guías laterales para proteger el producto instaladas dentro del túnel.
• Capucha aislante adicional de 400 mm situada en la salida del túnel de termorretracción.
• Fotocélulas en la salida del túnel para acumular paquetes y evitar que se bloqueen dentro del túnel.
• Presionador mecánico autoajustable sobre el paquete para productos inestables.
• Rodillos presionadores de film.
• Cabrestante eléctrico para levantar la bobina superior de film.
• Rodillo arrastrador de film con elevación neumática para facilitar las operaciones de cambio de bobina.
• Máquina montada sobre ruedas.
• Sección del transportador con rodillos gruesos posicionada debajo de la unidad de enfriamiento del paquete en la salida del túnel de termorretracción. Esta estación es ideal para agrupar productos que solo están embalados con film.
• Altura de la barra de sellado ajustada automáticamente.
